RD-III 速度傳感器 打滑傳感器
產品概述
RD-III型旋轉探測儀是一款專為工業輸送設備設計的智能監測裝置，主要用于檢測皮帶機、斗提機、螺旋輸送機等機械轉動裝置的運行狀態。該產品通過實時監測設備轉速變化，能夠有效識別堵轉、卡轉、超載慢轉、皮帶打滑、傳動鏈脫落或軸斷裂等異常工況，及時觸發保護機制避免設備損壞。其緊湊的螺紋筒體結構（Φ30×115mm）搭配L型支架，適應多種安裝場景，尾部配備雙色指示燈可直觀顯示設備運行/故障狀態。114
核心功能與技術特點
產品采用電磁感應原理，通過檢測片產生脈沖信號實現非接觸式測速。當設備轉速低于設定閾值時，內置延時電路（3-17秒可調）會觸發繼電器斷開控制回路，實現自動停機保護。改進型電路設計顯著降低工作電流，標配的中間繼電器兼容220VAC電源系統。防塵防潮的IP66防護等級與-20℃~+60℃的工作溫度范圍，使其能穩定運行于鋼鐵、水泥、礦山等惡劣工業環境。獨特的跳脫時間刻度盤設計，允許用戶根據設備特性靈活調整響應時間。179
應用場景與安裝方式

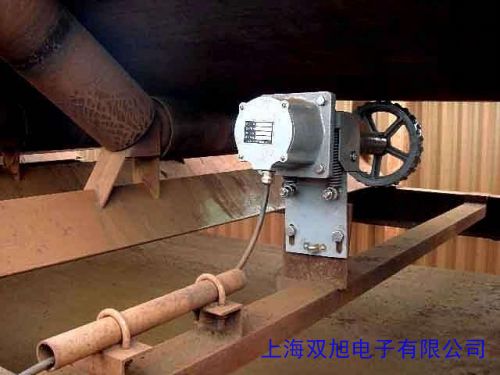

該傳感器廣泛應用于輸送設備的被動軸監測，推薦安裝在螺旋輸送機尾輪、提升機從動滾筒等關鍵部位。安裝時需確保檢測片與探頭間距保持4mm平行距離，金屬底座安裝需注意20mm以上的防磁干擾間距。提供雙頭螺桿、檢測片等全套安裝配件，支持端蓋鉆孔固定或軸頭直接安裝兩種方式。對于露天環境，建議加裝防雨罩延長使用壽命。產品已成功應用于港口碼頭、糧食倉儲、冶金化工等領域的數百個項目中，顯著降低了設備故障率。1812
產品優勢與改進亮點
相比前代產品，RD-III型優化了筒體尺寸與支架結構，新增運行狀態指示燈和可視化跳脫時間調節功能。分體式設計使信號處理器與探頭可分離安裝，特別適合高溫環境。其非接觸檢測方式無機械磨損，維護成本低，使用壽命超10000次動作。輸出信號既可直接聯動現場設備，也能接入控制系統，雙路檢測回路設計可同時監控兩條輸送帶。通過60秒×1.1恒定值÷檢測片數÷轉速的公式，用戶可精準計算不同設備的跳脫時間參數。7914
工作原理與安全設計
當電動機帶動安裝檢測片的傳動軸旋轉時，傳感器接收均勻脈沖信號保持閉合狀態。一旦發生打滑或堵轉，脈沖間隔超出設定時間即觸發保護：先由指示燈轉為紅色報警，繼而通過繼電器切斷主電路。特別注意嚴禁直接串聯220V電源，必須通過中間繼電器使用。產品內置負載短路保護功能，意外接電1分鐘內不會損壞內部元件，但長期錯誤接線可能導致性能下降。11821
RD-III 速度傳感器 打滑傳感器
